Højdekort

Godt højdekort

Det er godt at bruge et højdekort når man skal finde de bedste placeringer for en repeater:

https://da-dk.topographic-map.com/map-nvw951/Danmark/

Mål

Den ideelle placering for en antenne er:

1. Så højt som muligt
2. Ud til et område uden forhindringer, som høje huse og bakker der skygger


Eksempel. Sejerøbugten

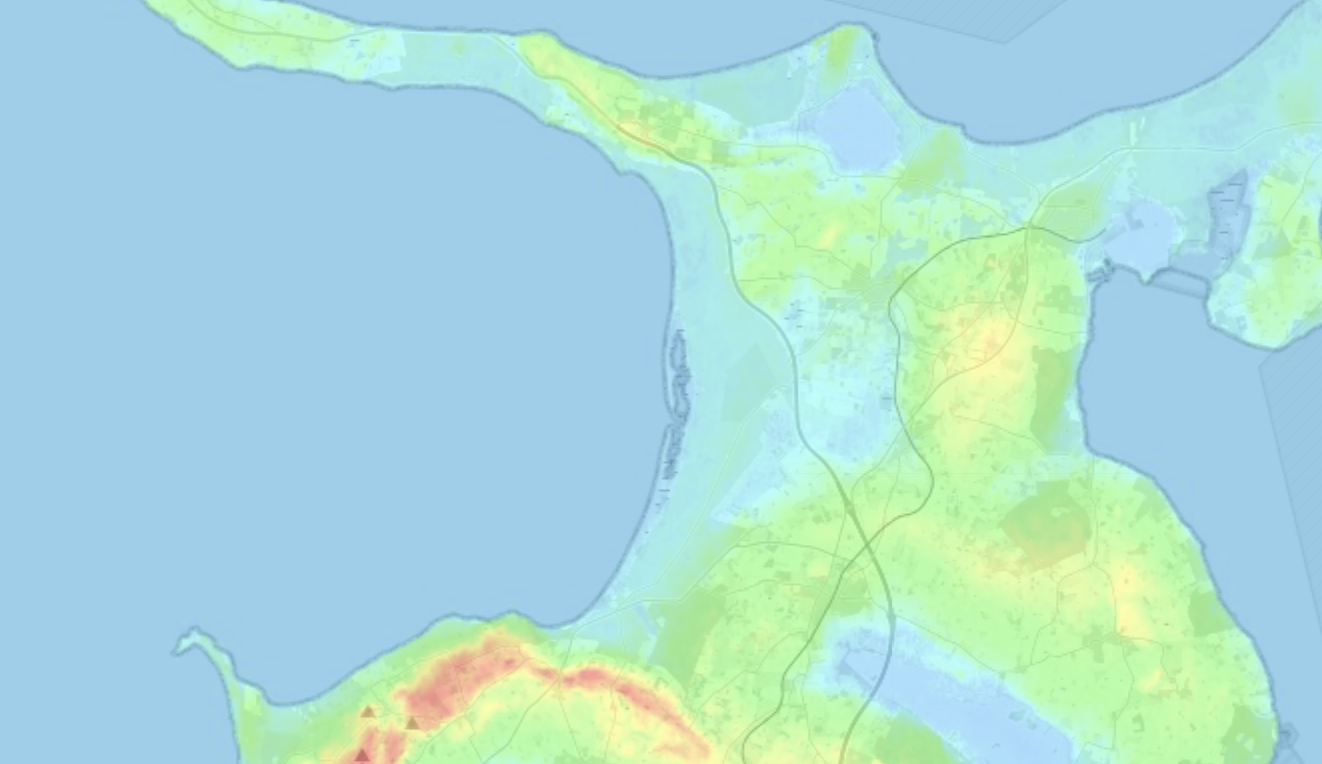

Ifølge dette højdekort burde man kunne sende fint fra Lumsås i nord hen over Sejerbugten:

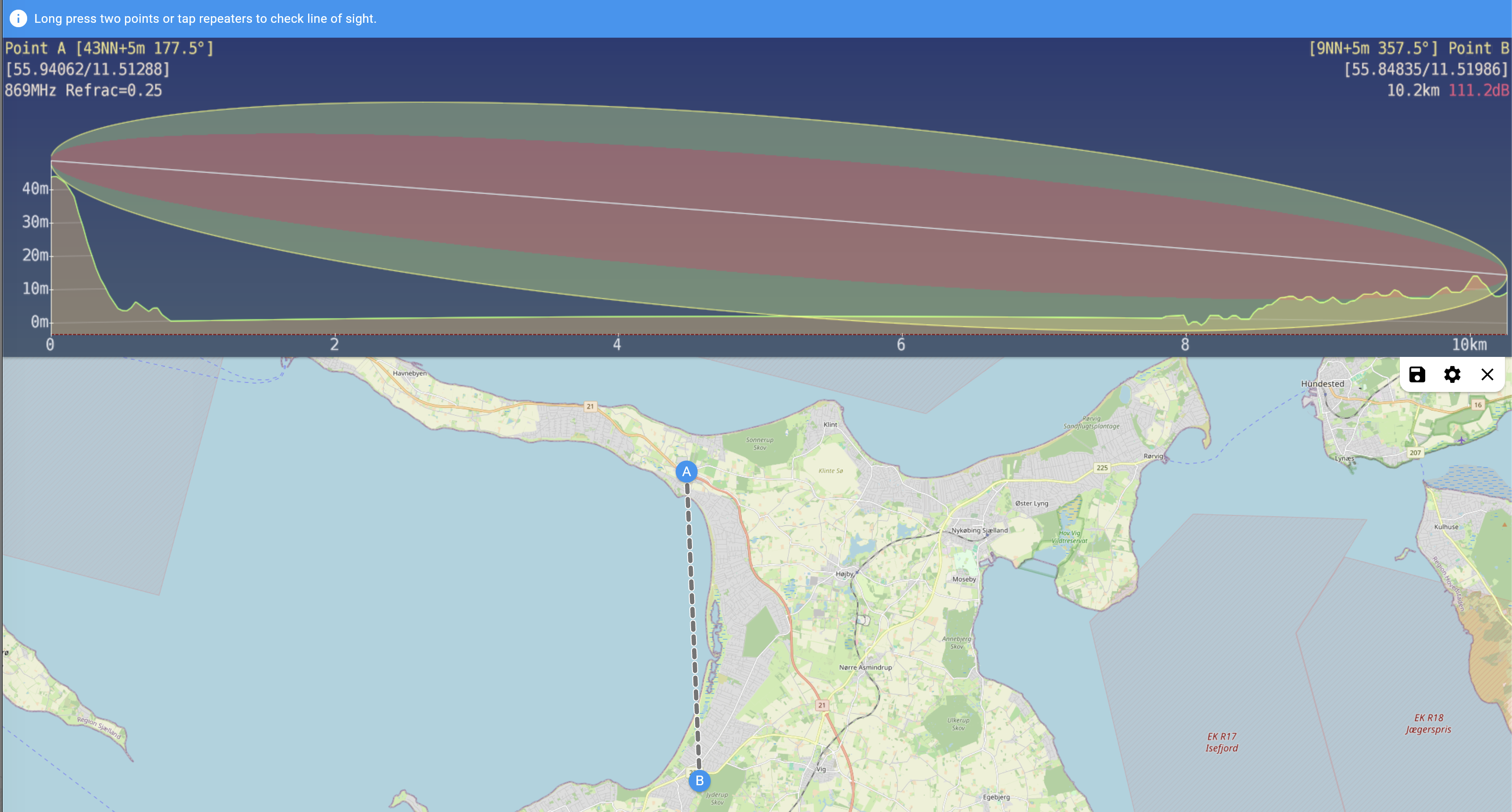

I dette eksempel tænker man at forbindelsen burde være rigtig god, fordi den starter enormt højt i 43 meter over havet, går hen over havet osv., men ved punkt B ligger antennen lige bag en bakke, så derfor bliver tallet 111.2dB øverst til højre rød, hvilket indikerer at der nok ikke vil være nogen relevant forbindelse.

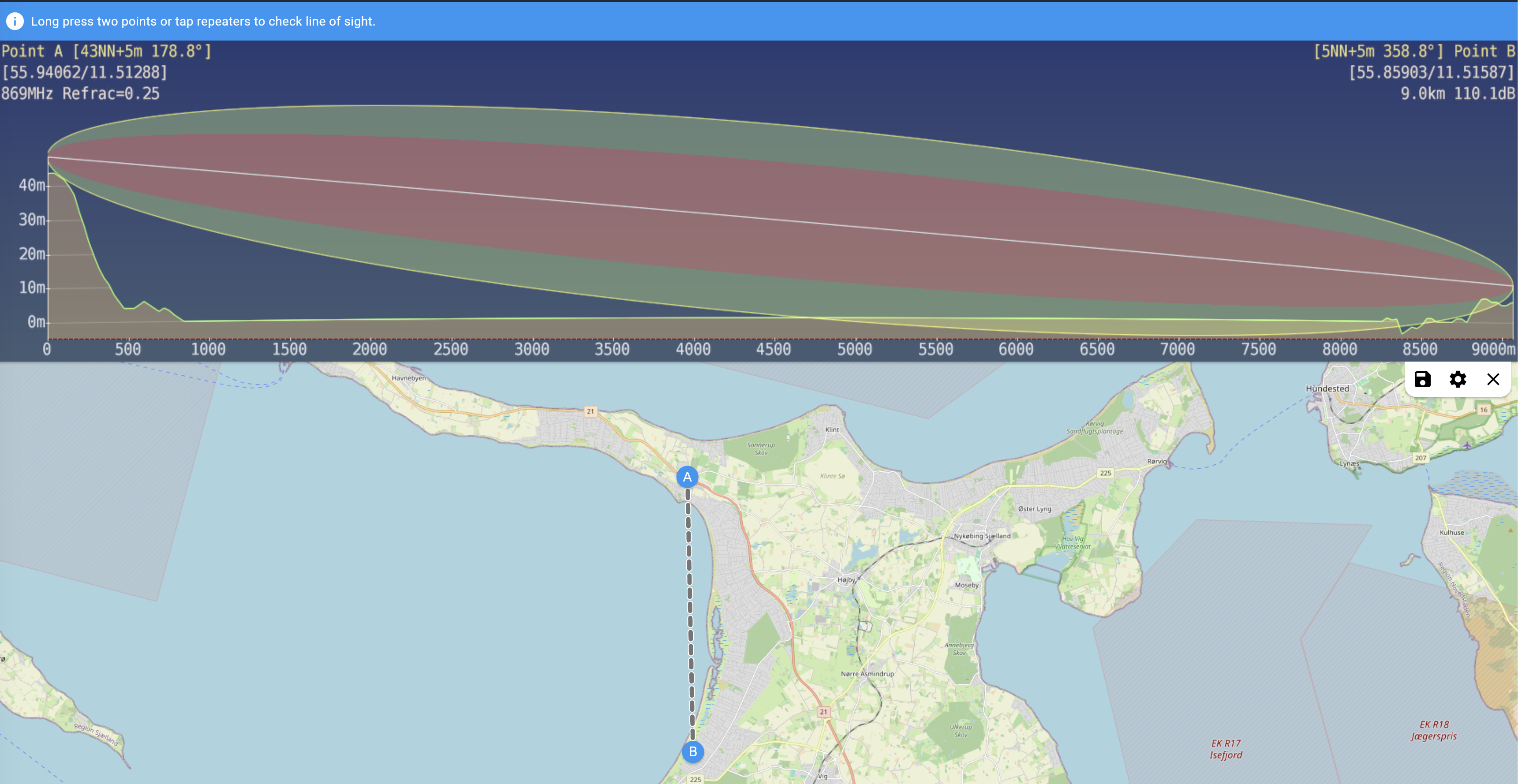

Hvis repeateren i punkt B flyttes over på den anden side af bakken, så ser det meget bedre ud:

I dette eksempel sidder repeateren lavere, hvilket burde være skidt, men nu er der ingen bakke der skygger. Så tallet 110.1dB øverst til højre er nu hvid, hvilket indikerer at der godt kan etableres en god forbindelse.

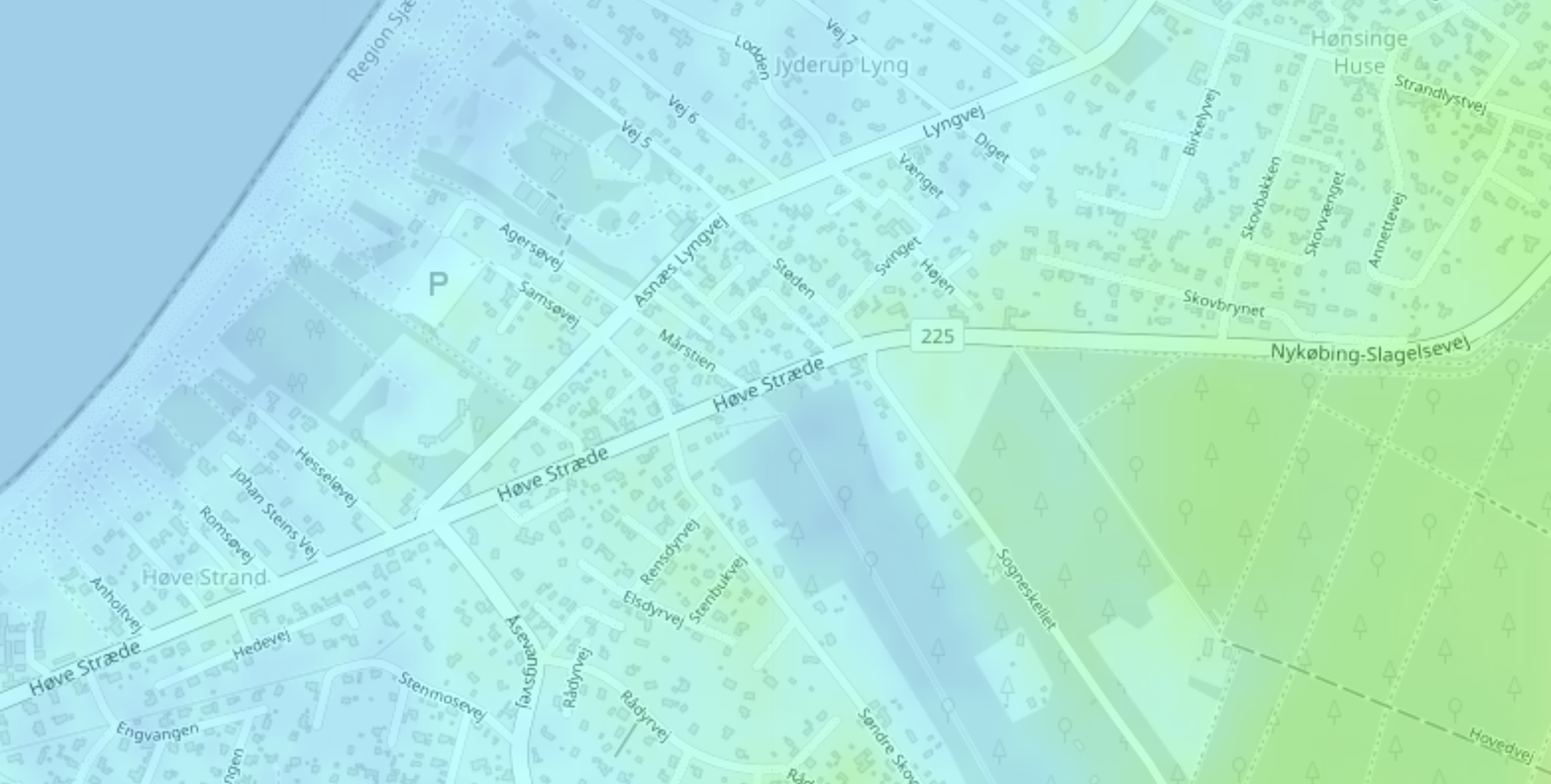

Hvis man zoomer ind på højdekortet, så kan man se de lokale forhold, hvordan det høje område til højre skygger. Det er ikke nok at være på toppen - man må gerne have en skråning ned i den retning, hvor man vil kunne sende/modtage langt:
